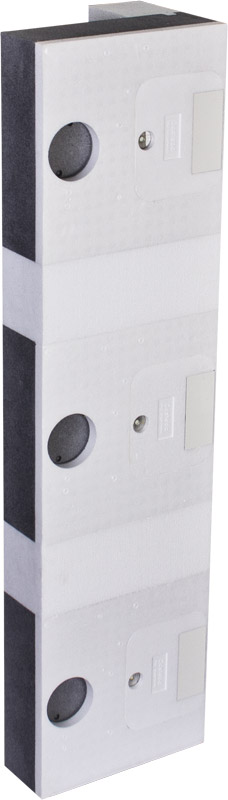

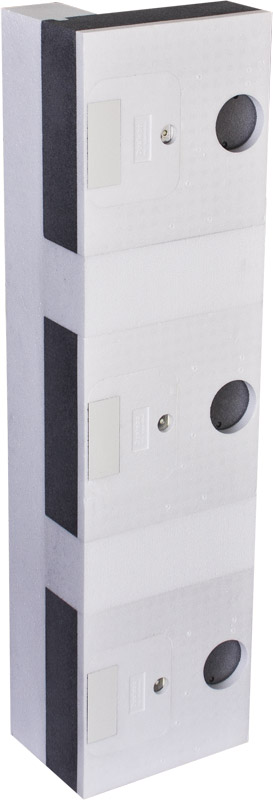

Description K3-EPS avec isolation d'embrasure

Les éléments pour fixation des gonds K3-EPS avec isolation de l'embrasure se composent de trois éléments pour fixation des gonds K1-EPS, complétés par deux pièces intermédiaires en polystyrène expansé de 15 kg/ m³. Les éléments pour fixation des gonds K3-EPS avec isolation de l'embrasure peuvent être utilisés du côté gauche et du côté droit.

Les éléments pour fixation des gonds K1-EPS se composent d'une pièce moulée en polystyrène expansé gris de 30 kg/ m³. La surface de façade est contrecollée avec une pièce moulée de 20 mm d'épaisseur en polystyrène expansé blanc de 15 kg/ m³.
Dans l'évidement rectangulaire, sont collés deux tôles perforées en aluminium, un panneau compact ainsi que les pièces moulées nécessaires en polystyrène expansé.
Deux autres évidements sont prévus pour le cheville pour panneaux isolants et la douille taraudée et filetée jointe à la livraison.
Les éléments pour fixation des gonds K1-EPS peuvent être utilisés du côté gauche et du côté droit.

Pour chaque élément pour fixation des gonds K1-EPS avec isolation de l'embrasure, deux rondelles en laine de pierre et une douille taraudée et filetée sont jointes à la livraison.

Dimensions

Matériel de fixation

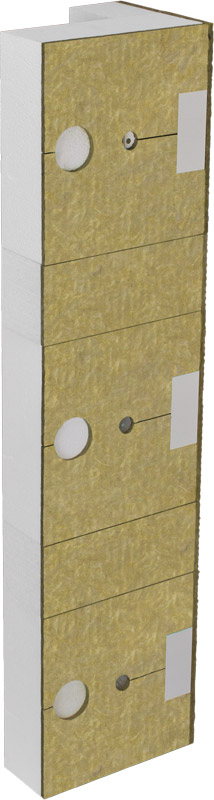

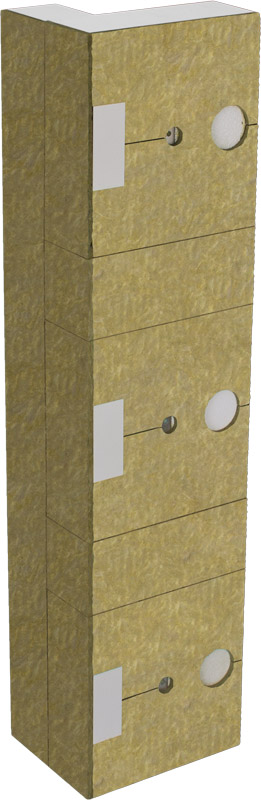

Description K3-SW avec isolation d'embrasure

Les éléments pour fixation des gonds K3-SW avec isolation de l'embrasure se composent de trois éléments pour fixation des gonds K1-SW, contrecollées avec deux pièces intermédiaires en polystyrène expansé de 15 kg/ m³, complétées des deux côtés par un panneau isolant de 10 mm d'épaisseur en laine de pierre. Les éléments pour fixation des gonds K3-SW avec isolation de l'embrasure peuvent être utilisés du côté gauche et du côté droit.

Les éléments pour fixation des gonds K1-SW se composent d'un panneau isolant en polystyrène expansé blanc de 30 kg/ m³. La surface de façade ainsi que la surface d'embrasure sont contrecollées avec un panneau isolant de 10 mm d'épaisseur en laine de pierre. Dans l'évidement rectangulaire, sont collés deux tôles perforées en aluminium, un panneau compact et une pièce découpée en polystyrène extrudé. Deux fraisures supplémentaires sont prévues pour le cheville pour panneaux isolant et pour la douille taraudée et filetée jointe à la livraison.
Les éléments pour fixation des gonds K1-SW peuvent être utilisés du côté gauche et du côté droit.

Pour chaque élément pour fixation des gonds K1-SW, deux rondelles en laine de pierre et une douille taraudée et filetée sont jointes à la livraison.

Dimensions

Matériel de fixation
